住宅サッシの「新寸法体系」
住宅サッシの「新寸法体系」
[
前ページ
]
[
次ページ
]

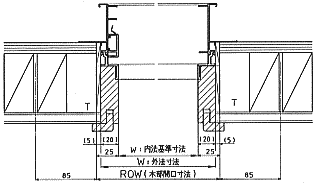

４ 新寸法体系の寸法おさえ例図
５）「半外付サッシ」（２×４工法 大壁納まり）
窓タイプ
掃出しタイプ
掃出しタイプ
※掃出しタイプは床下地合板の上端から15mm上を床面（FL）として内法基準寸法のおさえ基準面としたので下枠見付寸法40mmと27〜30mmのROH（木部開口寸法）は同じになる。
ROW
W:外法寸法
W:内法寸法
呼称記号
モジュール寸法とラフ開口寸法（Tはまぐさ受け）
415
405
365
036
650
640
600
060
740
730
690
069
1195
1185
1145
114
1650
1640
1600
160
2480
2470
2430
243
[
